芯片设计画图软件draw.io技巧

前面有同学多次问过我用的什么软件画图的。今天统一说明一下，我用的是draw.io，一款开源的免费软件 ：它不仅完全免费、跨平台使用，更内置了丰富的电路/流程图等通用元件库，可以Web端或桌面端快速绘制出专业的芯片架构图、数据流图及接口时序图，大幅提升设计文档的表达效率与协作透明度。

顺便分享两个我最近发现的draw io的两个使用技巧。

skill-1

新版本的draw.io, 增加了tag功能，使用很方便，但是添加过tag的图形，即使再去掉了tag，复制都老版本的draw.io里也不能显示；

可以通过以下步骤处理：

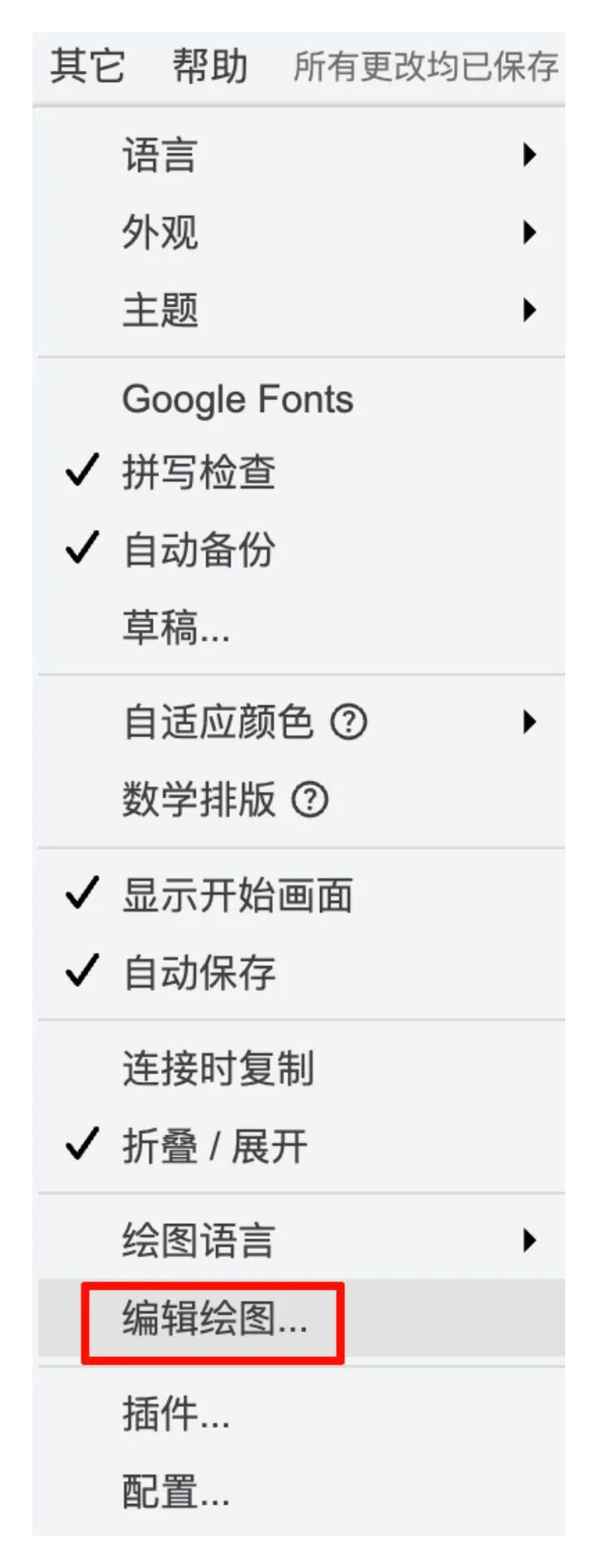

1. 菜单：其他/编辑绘图，打开编辑绘图界面：

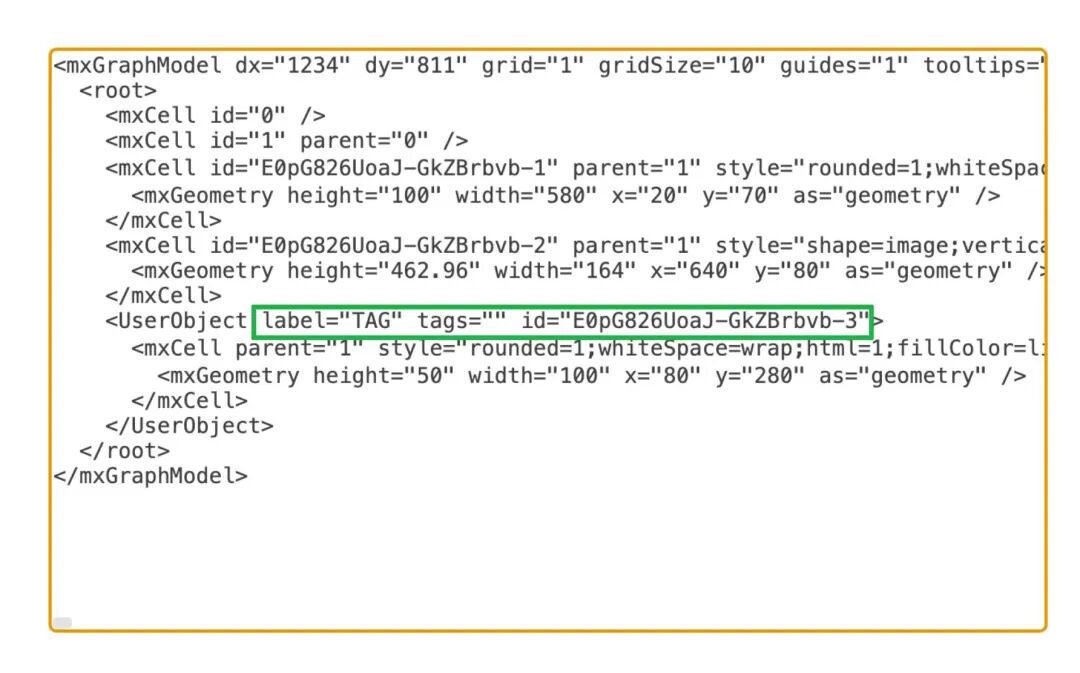

2. 如下图：曾经使用过tag的图形，会使用<UserObject ****> 格式

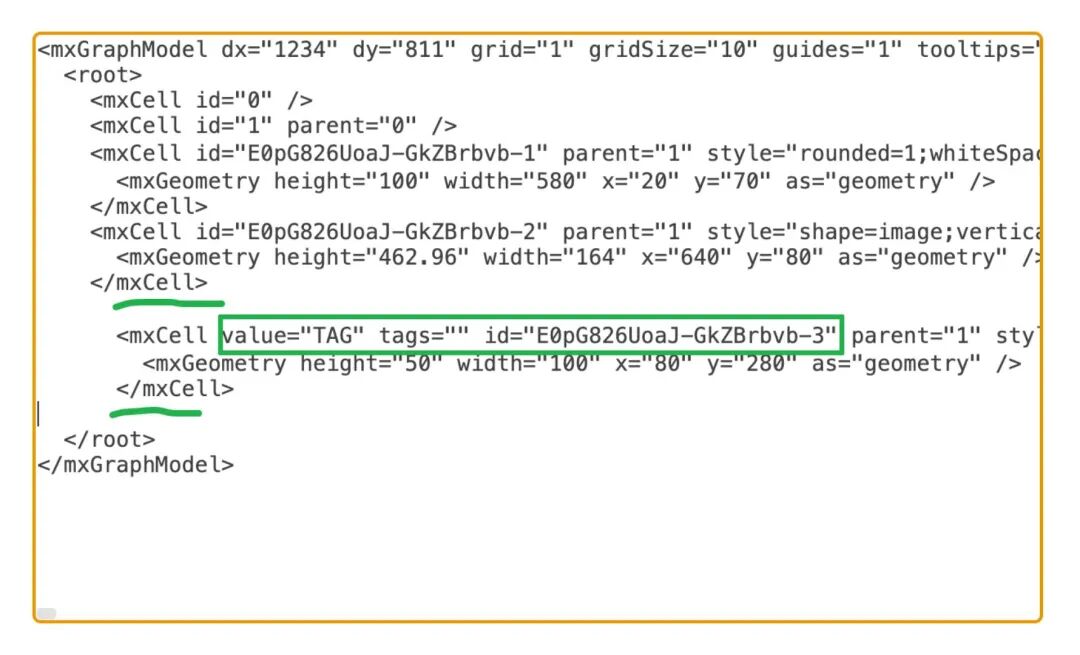

3. 将userobject 绿色框里的内容，复制到下面一行的mxcell；并删除对应的两行userobject；同时把label修改为value

修改之后的图形再复制到老版本drawio里，也可以正常显示了；

如果一个页面里有非常多的图形带tag，怎么办呢：

可以把整个代码复制到gvim里，然后用下面两个vim 冒号命令，做全局替换：

:%s/.*<UserObject label\(.*\)>\n\(.*<mxCell\)/\2 value\1/

:%s/.*<\/UserObject.*\n//

之后再代码复制回drawio即可。

skill-2

图层也是drawio很好用的一个功能，但是有个致命缺点，复制粘贴后，图层的属性就变没了；

此时也可以用编辑绘图功能：

1. 菜单：其他/编辑绘图，打开编辑绘图界面 <和上面第一步一样>

2. 将整个内容复制

3. 打开一个新的标签，粘贴到编辑绘图界面，即可；

粘贴的图形，可以保持多层的图层属性
