学术工具-draw.io篇 还在为绘制专业学术图示发愁？😔 如何高效实现逻辑图解、知识结构化与图文专业表达？😵💫 来试draw.io吧！💪 有了draw.io的帮助，无论是流程图绘制、论文图表制作，还是系统建模、课程设计可视化，都能轻松完成！📚✨

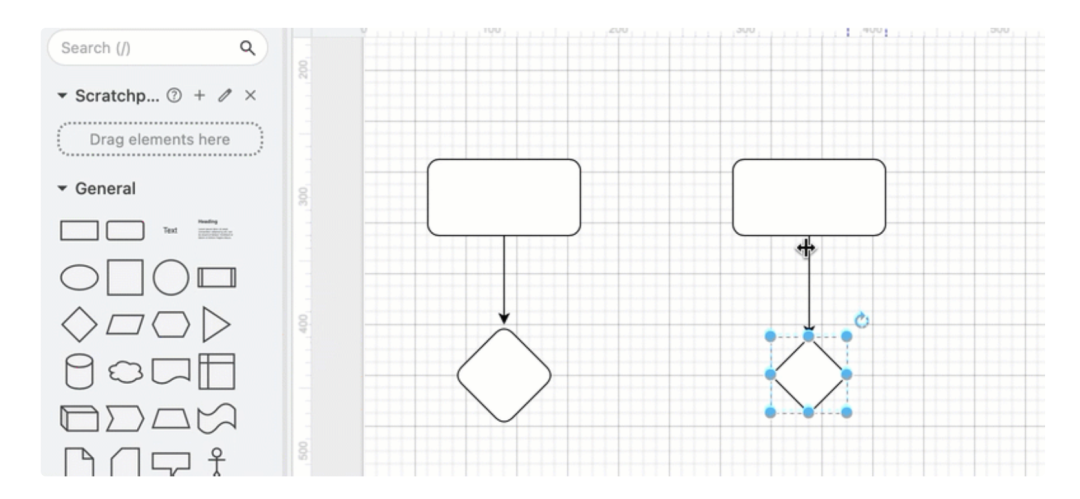

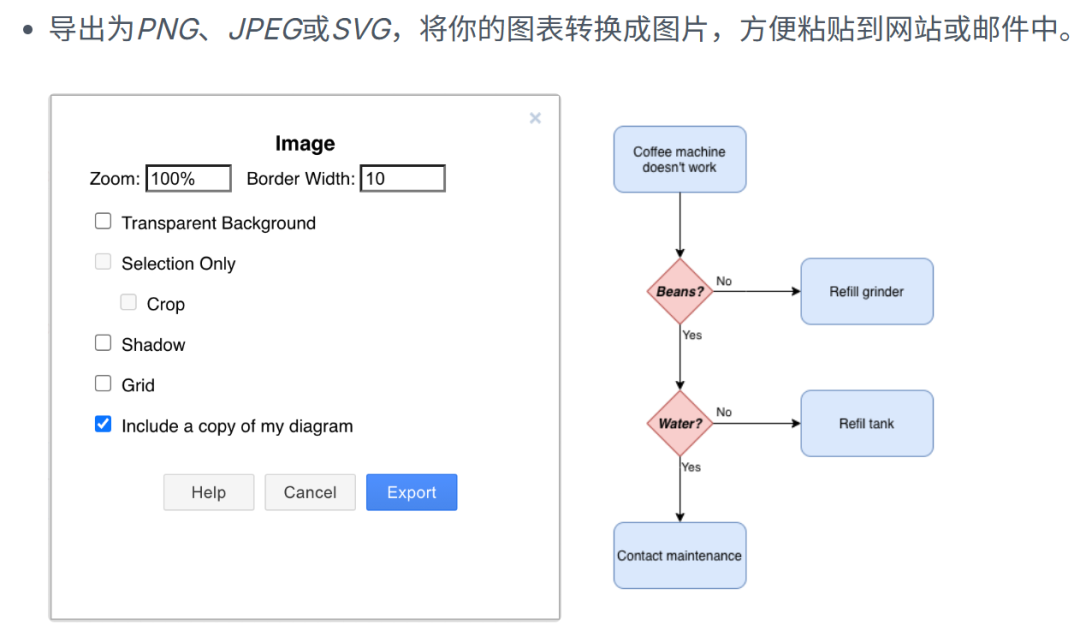

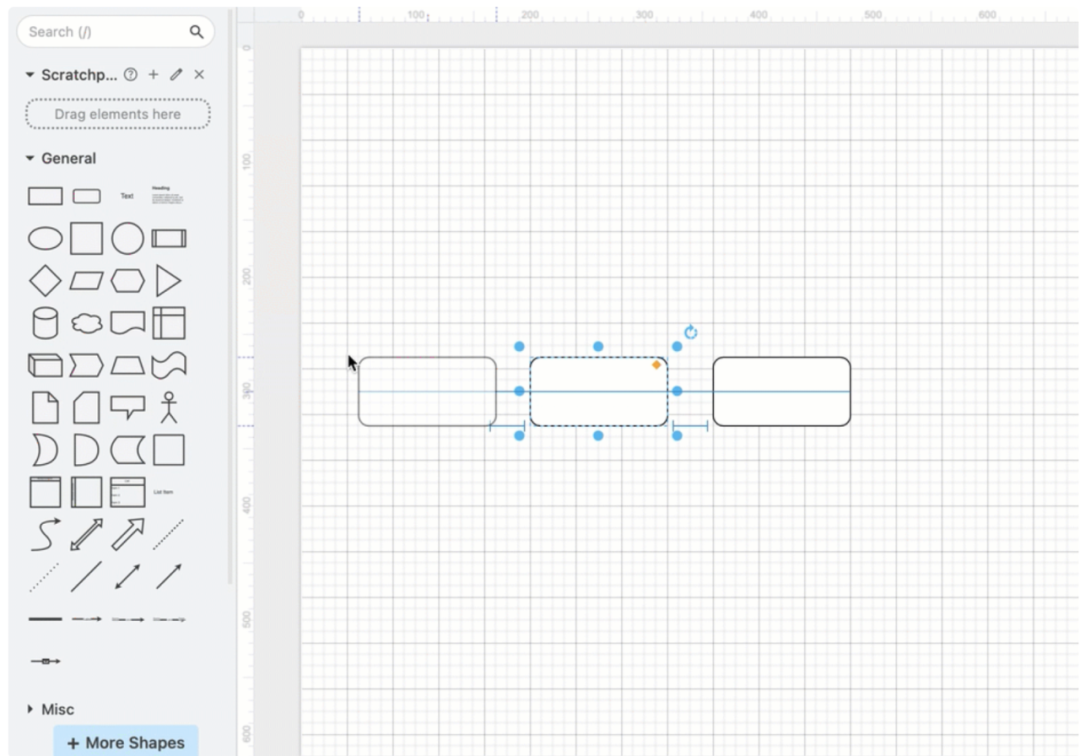

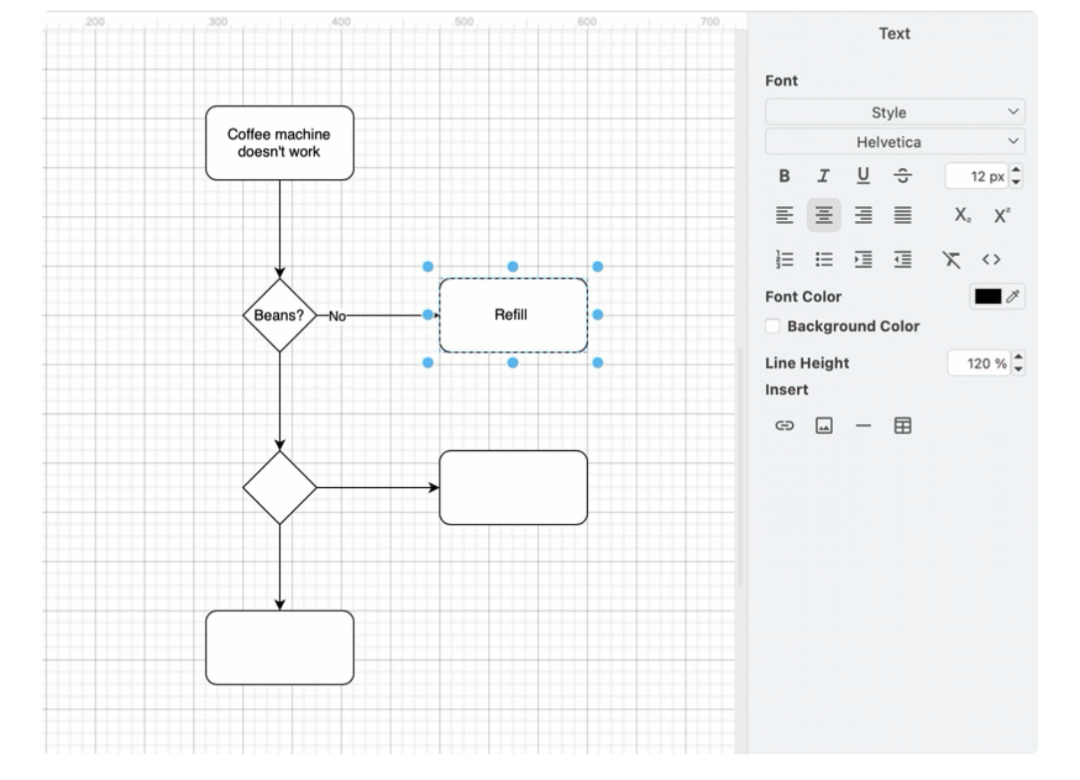

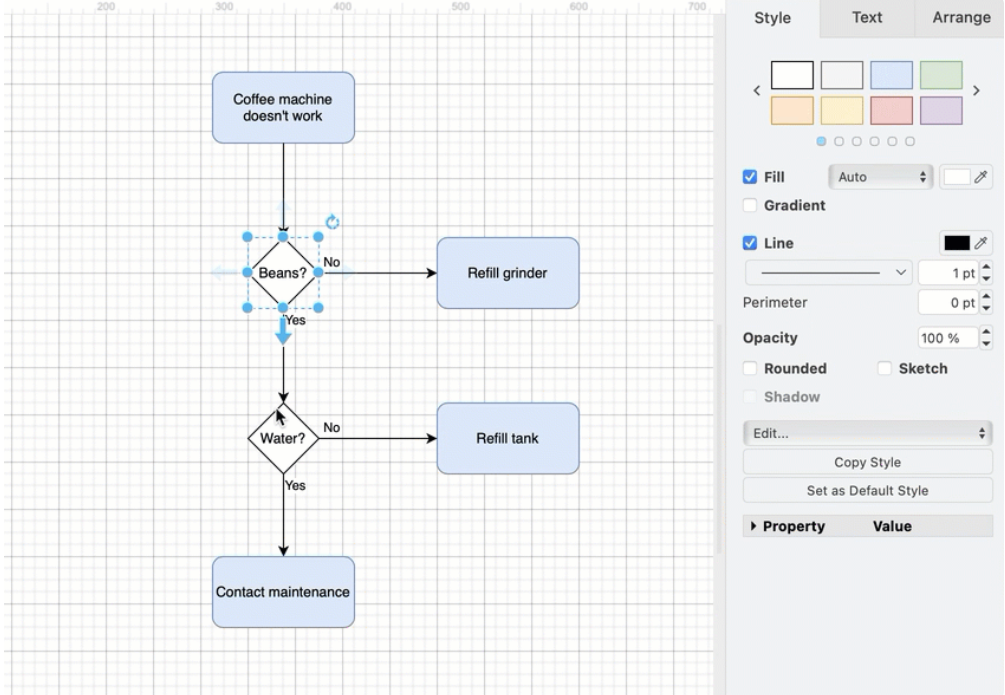

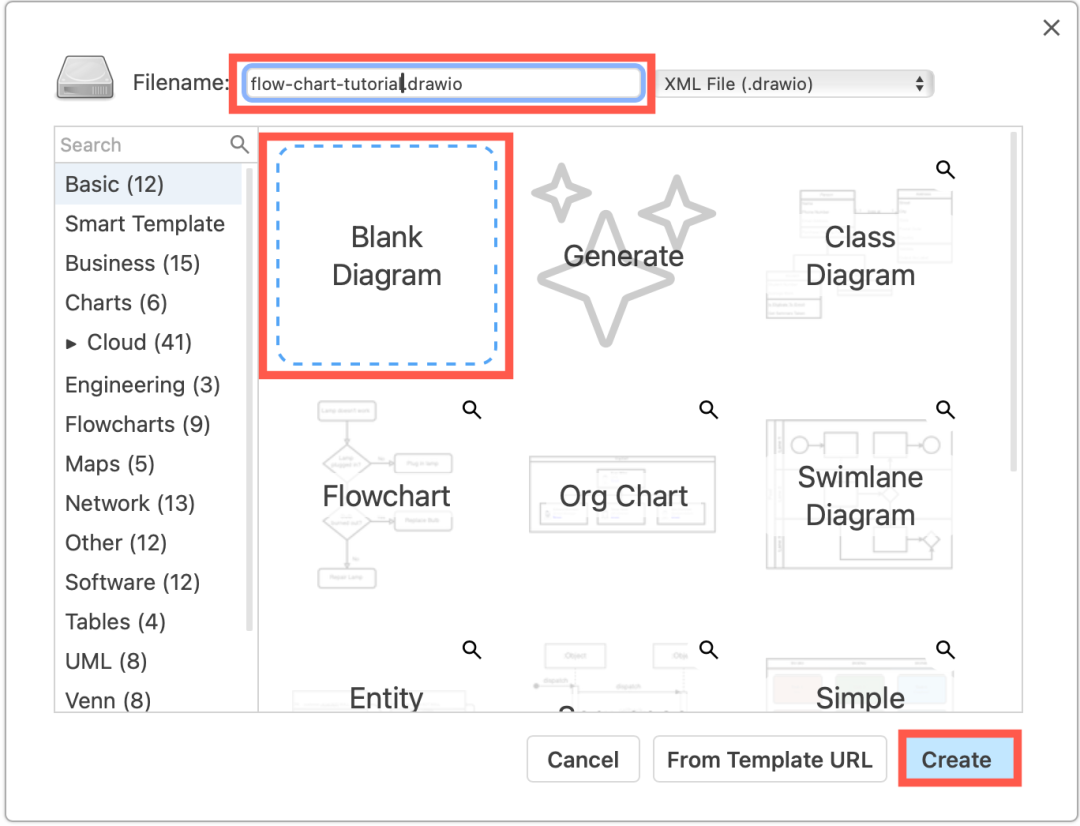

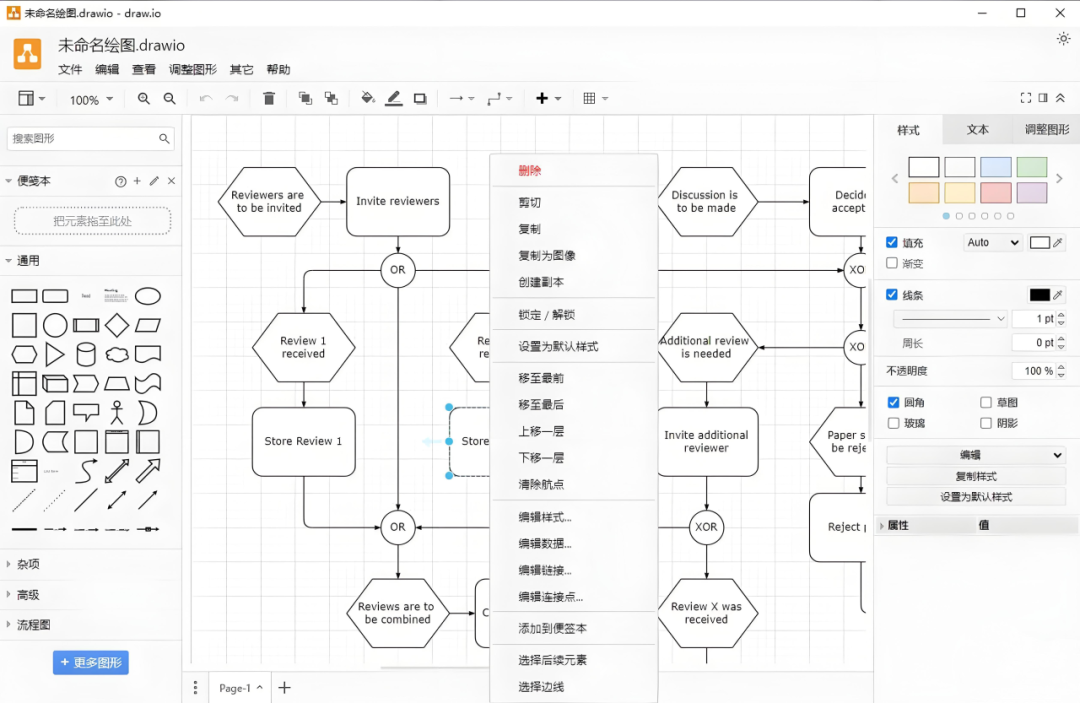

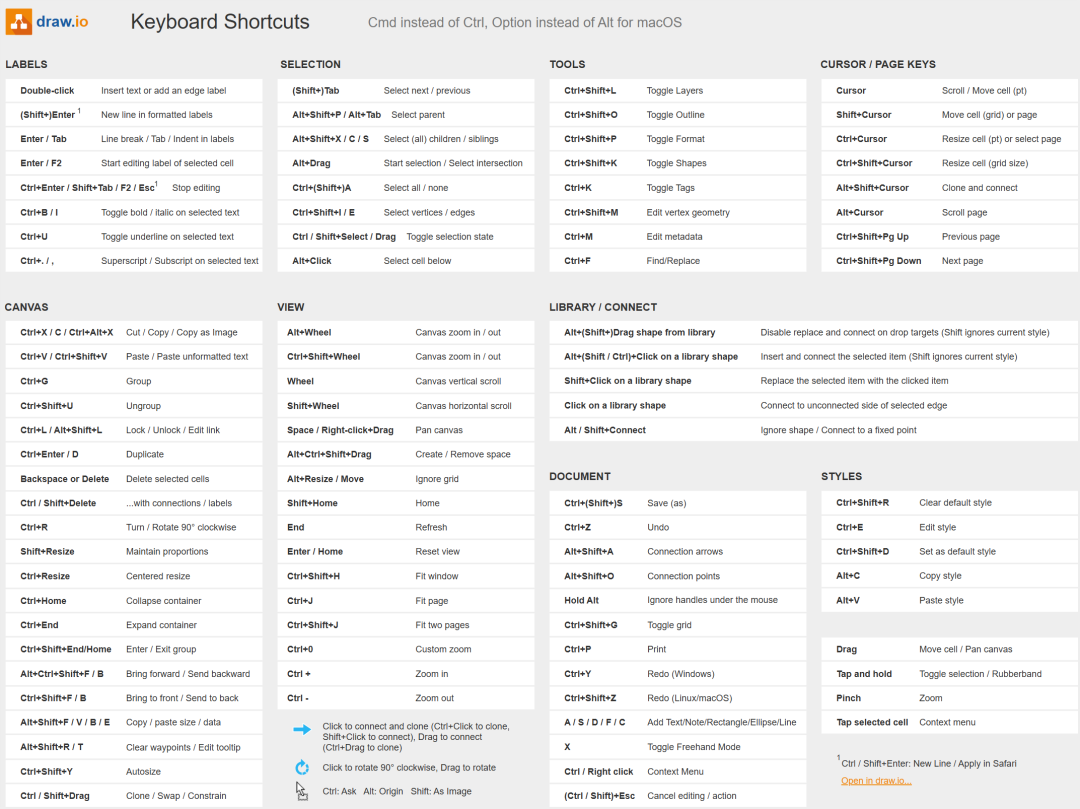

draw.io基本介绍 draw.io是一款免费开源的跨平台图形绘图工具，在教学、科研、工程设计等领域广泛应用，它以专业的可视化方式呈现各类逻辑结构、系统模型与流程关系，能帮助用户快速完成学术图示绘制、提升科研与教学的表达效率。 draw.io不仅支持流程图、UML图、思维导图、网络拓扑图等数十种专业图形类型，还原生集成LaTeX数学公式编辑、自定义样式与模板复用功能，拥有强大的图形编辑与格式适配能力。 draw.io主要功能 （一）多类型专业图形绘制 1. 丰富图形库覆盖全场景 支持流程图、泳道图、甘特图、UML图（类图/时序图/用例图）、ER图、网络拓扑图、组织架构图、思维导图等多种图形，满足科研建模、课程设计、项目管理等不同场景需求，例如用流程图梳理实验步骤、用UML图进行软件架构设计。 2. 标准化绘图元素 内置符合行业规范的绘图元素，如流程图的椭圆形（开始/结束）、矩形（处理过程）、菱形（判断分支）等，直接拖拽即可使用，无需手动绘制基础形状，保证图示专业性。 3. 灵活的图形编辑 可对图形进行自由移动、缩放、旋转、组合（快捷键Ctrl+G）与复制（快捷键Ctrl+D），支持多图形批量选中与编辑，轻松调整图示布局与层级。 （二）专业内容编辑与补充 1. LaTeX数学公式深度支持 原生集成LaTeX渲染模块，可插入代数表达式、导数极限、矩阵、积分等复杂数学公式，公式为矢量格式，放大缩小不失真；支持公式颜色强调、边框阴影设置，可与图形绑定为逻辑单元，完美适配理工科科研与教学绘图。 2. 多维信息添加 基础补充：可插入图片（快捷键Ctrl+Shift+M）、贴纸、注释文本，增强图示内容丰富度； 深度关联：支持添加网页/文件链接（快捷键Ctrl+K），实现“图示+资料”一体化管理，方便论文与课件的图文联动。 3. 图层与排版控制 支持图层逻辑管理，可将不同信息层级置于不同图层，实现信息分层表达；搭配网格对齐、自动分布功能，保证图示排版整齐规范，提升视觉专业性。 （三）高效绘图辅助功能 1. 实用工具与快捷键 基础操作：Ctrl+Z（撤销）、Ctrl+S（保存）、Delete（删除），贴合通用办公操作习惯。 特色功能：格式刷（快速复制图形样式）、自动布局（一键实现节点对齐与等距分布）、连接线智能适配（浮动/固定连接线随图形移动自动调整）。 2. 样式自定义与复用 支持自定义图形填充色、边框、阴影、透明度，可设置默认字体（解决中文乱码问题）；能将自定义样式导出为XML文件，也可构建个人“形状库”，将常用图形/组合组件保存，后续直接拖拽复用。 3. 多格式导入导出 导出：支持PNG、JPEG、PDF、SVG、HTML等格式，无水印，导出高清矢量图可直接用于论文、PPT、报告展示； 存储：源文件为.drawio/.xml格式，支持版本控制与跨平台迁移，可保存至本地或Google Drive、OneDrive等云端。 （四）协同与多端使用 1. 多端适配与无门槛使用 提供网页版（https://app.diagrams.net）与桌面版，网页版无需安装、打开浏览器即可使用，桌面版支持离线编辑，适配网络受限与数据保密场景。两端界面与功能一致，使用习惯无缝迁移。 2. 团队协同编辑 支持云端实时协作，多人可同时编辑同一张图示；提供版本历史记录，可查看并恢复任意历史版本，避免误操作；支持权限分级（查看/评论/编辑）与图形批注，提升团队科研与教学协作效率。 （五）模板机制与场景化适配 1. 丰富模板与自定义制作 内置教学、科研、工程等多领域模板，也可手动制作专属模板（如教学流程图、统计建模图、经济学模型图），导出后供团队共享与复用，大幅提升重复性绘图效率。 2. 多学科场景适配 可根据不同学科需求定制图示，如统计学的建模流程图、经济学的IS-LM模型图等，完美适配各专业科研与教学可视化需求。 draw.io主要用途 （一）学习与科研 在课程学习中，可绘制课程知识导图、知识点逻辑图，帮助梳理知识体系，提升预习与复习效率；在科研工作中，能制作论文图表、实验流程图、系统建模图、数据处理逻辑图，还可绘制学术演示用的专业图示，为论文与科研汇报增色。 （二）教学与课程设计 老师可使用draw.io绘制教学设计流程图、教案框架图、知识点图解，嵌入LaTeX公式实现教学的公式与图示结合；还可制作课件中的专业图形，替代传统手绘图示，提升教学课件的专业性与清晰度，也可用于学生作业的图示标准化要求。 （三）职场与项目管理 在项目管理中，可绘制任务分工图梳理项目进度与逻辑；在技术工作中，能制作软件UML图、网络拓扑图、产品原型线框图，适配产品经理、设计师等不同岗位需求；同时可绘制商业分析图、组织架构图，满足办公汇报与方案展示需求。 draw.io使用方法 （一）工具获取与打开 1. 网页版：直接访问地址https://app.diagrams.net，无需注册，点击“Create New Diagram”即可新建绘图，支持保存至云端或浏览器本地。 2. 桌面版：从官网（https://www.drawio.com）下载对应系统（Windows/macOS/Linux）安装包，安装后双击打开，离线即可使用，文件默认保存至本地。 （二）界面功能简介 draw.io界面主要包括左侧形状库、中间画布区域、右侧属性栏、顶部菜单栏： 左侧形状库：包含基础图形、流程图、UML、网络图等分类，可按需勾选添加，直接拖拽图形至画布； 中间画布区域：绘图主区域，支持缩放、网格显示、自动对齐，可添加多页图纸制作系列图示； 右侧属性栏：用于编辑图形颜色、边框、阴影、字体等样式，可设置连接线类型与箭头样式； 顶部菜单栏：包含文件管理、插入、排列、样式等功能，可实现导入导出、公式插入、自动布局等操作。 （三）操作示范（以标准流程图绘制为例） Step1：新建绘图，选择图形库 打开draw.io后，选择“Blank Diagram”新建空白绘图，在左侧勾选“Flowchart”图形库，调出流程图专用元素（开始/结束、处理、判断等）。 Step2：添加图形元素 将左侧形状库中的图形（如椭圆“开始”、矩形“处理”、菱形“判断”）拖拽至画布，可通过鼠标拖动调整图形位置，也可使用快捷键Ctrl+D快速复制相同图形。 Step3：连接图形节点 将鼠标悬停在源图形上，出现方向箭头/连接点后，拖拽鼠标至目标图形，自动生成连接线；支持选择浮动连接线（随图形移动自动调整路径）或固定连接线（绑定图形固定连接点），可拖拽连接线拐点调整路径。 Step4：添加文本与公式 双击图形/连接线，输入说明文本，按Enter保存，Shift+Enter可换行；如需插入公式，选中文本框/图形，在右侧属性栏启用“数学排版”，输入标准LaTeX公式代码，自动渲染为专业数学公式。 Step5：自定义图形样式 选中单个/多个图形，在右侧属性栏设置填充色、边框粗细、阴影效果。 Step6：保存与导出 点击顶部“File”，选择“Save”保存.drawio源文件；选择“Export as”，可导出为PNG、PDF、SVG等格式，导出时可设置透明背景、图片分辨率，导出的文件可直接插入论文、PPT中使用。 draw.io利弊分析 （一）draw.io的优点 1. 免费开源无门槛 全程免费使用，无会员收费项目，开源且无广告，适合高校师生、科研人员长期使用，无需担心版权与费用问题。 2. 功能强大且专业 覆盖多类型专业图形，原生支持LaTeX公式，样式与排版可高度自定义，能满足科研、教学、工程等领域的专业绘图需求，可替代Visio等付费绘图工具。 3. 跨平台兼容性强 支持网页版与多系统桌面版，可与Word、PPT、Notion、Obsidian等多平台无缝衔接，多格式导出无水印，适配论文、课件、报告等多种使用场景。 4. 操作灵活易上手 图形拖拽式操作，快捷键贴合通用习惯，新手通过短时间练习即可掌握基础功能；内置模板与形状库，大幅降低绘图难度。 （二）draw.io的缺点 1. 复杂图示对设备有要求 当绘制的图示包含大量图形、图层或高清图片时，低配置设备可能出现卡顿，需适当简化图示或清理冗余元素。 2. 部分高级功能需摸索 自定义形状库、样式XML导出、宏指令等高级功能，新手需通过官方文档或教程学习，上手难度略高于基础绘图功能。 3. 云端协作依赖外网 网页版的云端协作（Google Drive/OneDrive）需访问外网，国内用户可选择本地保存或使用第三方云盘同步文件。 资料来源：draw.io官网。
