Draw.io是一款由英格兰公司开发的免费开源绘图工具，其信条是“为每个人提供免费、高质量的绘图软件”。它无须注册登录，安全可靠，使用广泛，支持在线编辑和离线桌面版。这些特性使 Draw.io 成为微软 Visio 等收费软件的有力替代品。

Draw.io 支持绘制的图表类型极为丰富，不仅包括基础的流程图，还支持思维导图、组织结构图、UML 图、ER 图、网络拓扑图、架构图等多种专业图表。无论是商务展示、工程设计还是软件开发，Draw.io 都能提供专业的绘图支持。

先下载安装包（文末提供下载链接），安装好之后，桌面显示是这么一个图标。

一、创建绘图

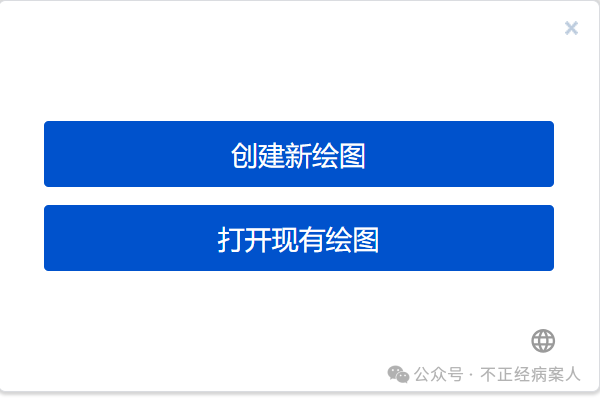

双击该图标之后就可以打开软件，第一次打开会显示出下面的提示：一般来说先创建一个新的绘图。

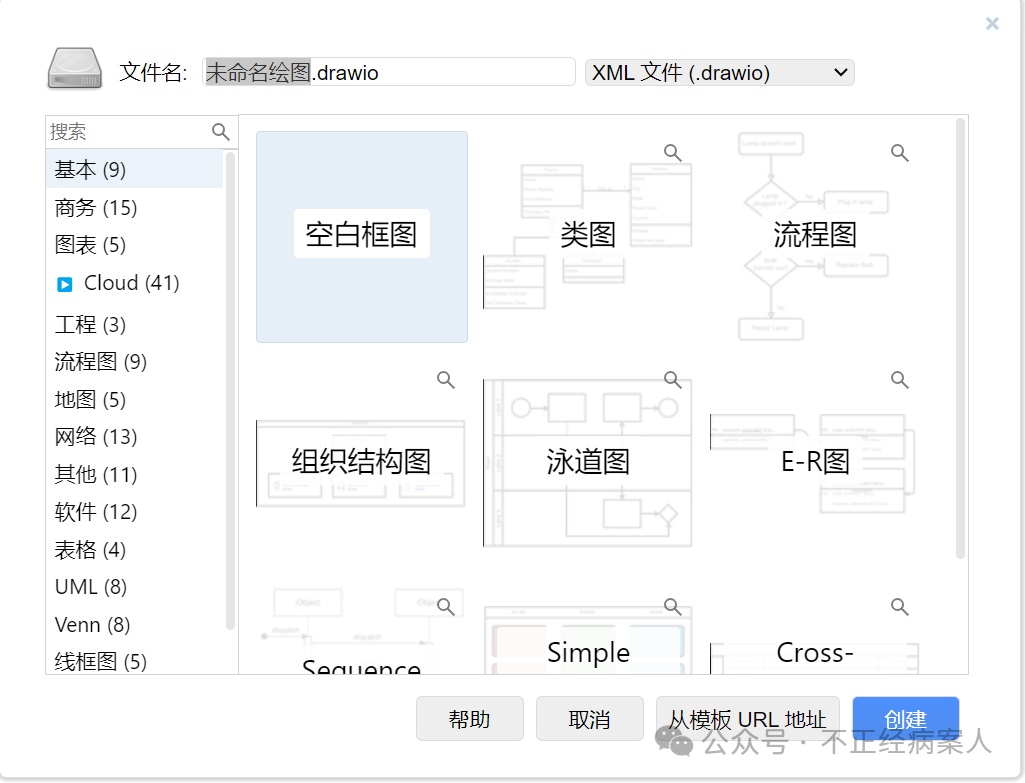

创建之后就对绘图进行命名，选择绘图的形式。有许多类型可以供我们选择，选择合适的模版可以节省很多绘图时间。

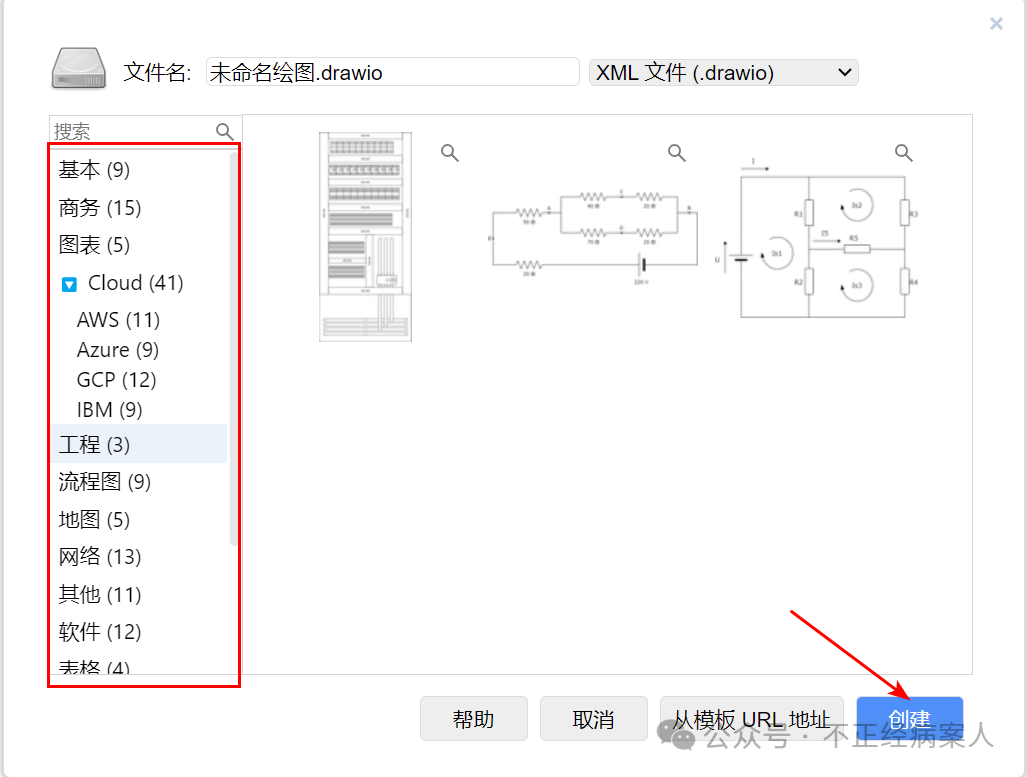

左边栏里面有很多模板的分类，点击选择好模板之后，点击创建，就可以创建新的绘图。

二、绘图界面

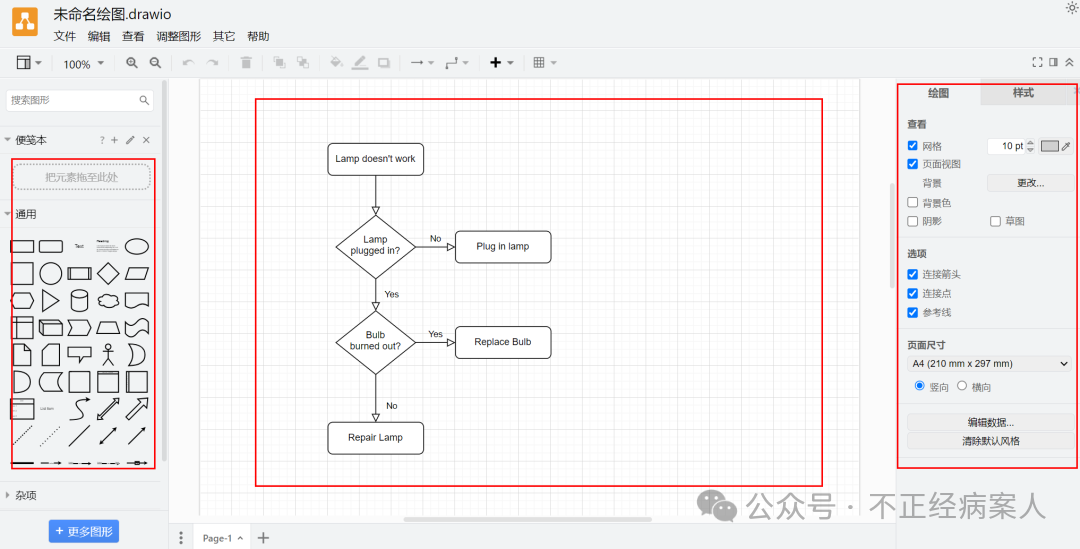

Draw.io 的界面设计直观，主要分为四个区域：顶部是菜单栏和工具栏，提供各项操作命令；左侧是图形库，分类存放各种形状和符号；中间是画布，即绘图区域；右侧是检查器面板，用于调整所选元素的样式和属性。

三、添加图形与文本

绘制流程图的第一步是将所需图形添加到画布上。Draw.io 左侧的图形库按类别组织，对于流程图，可点击底部“More Shapes”确保勾选“Flowchart”类别以获取完整的流程图图形集。

1、基本图形添加：从左侧图形库中直接拖拽所需图形（如矩形、菱形等）到画布上，这是最直接的方法。另一种快捷方式是在画布空白处双击，会弹出图形选择对话框，点击即可添加。

2、快速添加与连接：Draw.io 提供高效的图形添加和连接方式。鼠标悬停在已有图形上时，会显示四个方向的蓝色箭头，点击任一箭头，会在该方向添加一个预设图形并自动用连接线链接两者，极大提高了绘图效率。

3、添加文本：在图形上双击即可添加标签或文本。也可在画布任意位置双击创建独立文本框。通过右侧的文本标签页，可以修改字体、大小、样式（粗体、斜体、下划线）和对齐方式等。

流程图的核心在于用有意义的流向将图形连接起来。Draw.io 提供两种连接器类型：

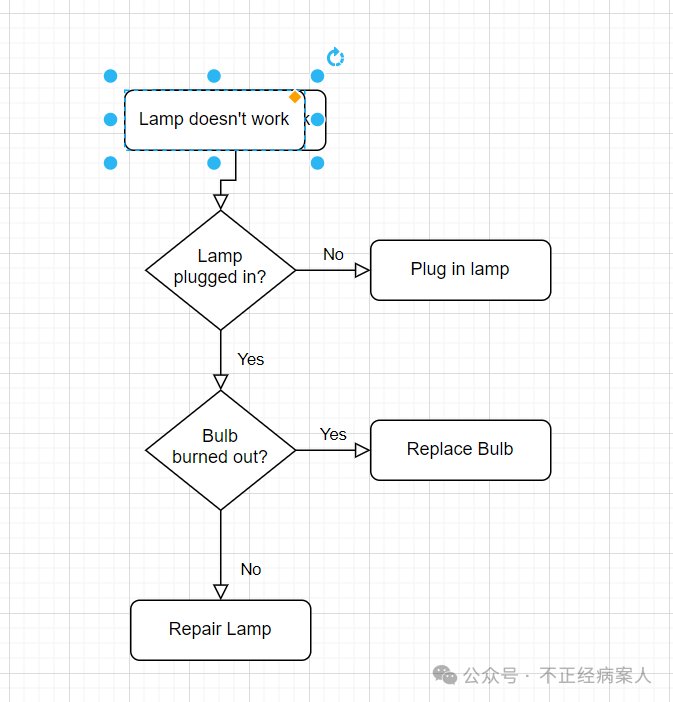

1、浮动连接器：当移动图形时，连接点会随形状周长自动调整位置，保持最短路径。创建方法是将鼠标悬停在源图形上，拖动方向箭头到目标图形上，待目标图形轮廓变绿时释放鼠标。

2、固定连接器：连接点固定在图形的特定锚点上，移动图形时连接位置保持不变。创建方法是从源图形上的十字锚点拖出连接线，连接到目标图形的锚点上。

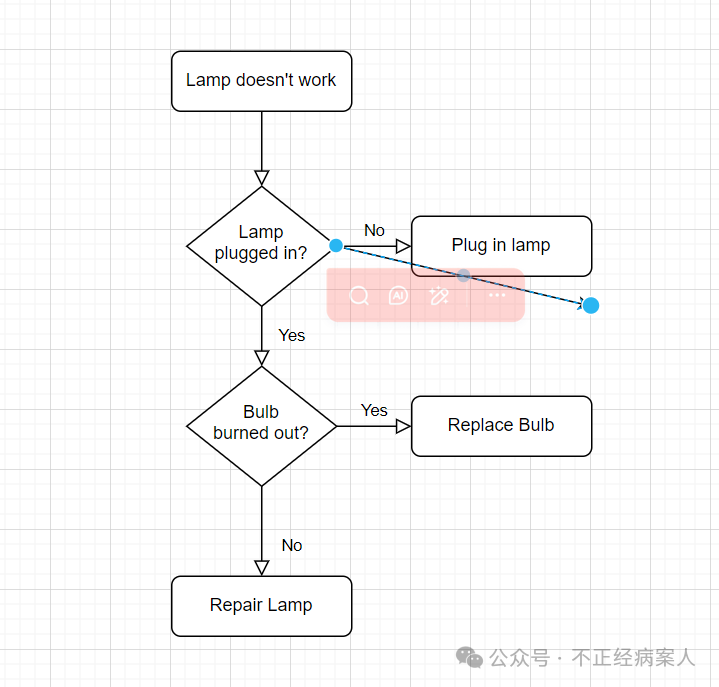

要调整连接线路径，可选择连接线，拖动其上的航路点（Waypoints）——路径上的小圆点，甚至可以添加新的航路点创建复杂路径。在连接线上双击可添加标签，说明条件或操作，拖动标签上的钻石图标可调整其位置。
